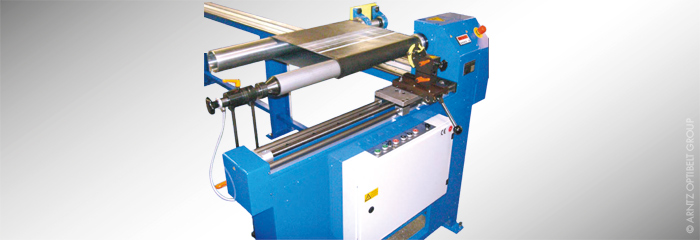

optibelt CUT II
Wickelschneidemaschine für alle gängigen Zahnriemen- und Keilrippenriemenprofile
![optibelt-produkte-zubehoer-cut-II.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-cut-II.jpg)
Die optibelt CUT II Wickelschneidemaschine ist speziell für die moderne Lagerhaltung des Technischen Handels entwickelt worden:
- für den Zuschnitt jeder Riemenbreite aus einem Wickel
- für eine einfache Handhabung
- für den Sofortbedarf Ihrer Kunden
- für die Reduzierung der Lagerbestände und Kosten bei Einzelriemen
- schneidet alle gängigen Zahnriemen- und Keilrippenriemenprofile
Technische Daten:
max. Wickelbreite 750 mm
max. Wickellänge 5800 mm (NEU)
min. Wickellänge 600 mm
min. Wickellänge mit Zusatzeinrichtung für kleine Riemenlängen 130 mm
Wickelspannung automatisch mit 4-Stufen-Vorwahl
elektrischer Anschluss 400 V, 3 Phasen, 50 Hz
Drehzahl der Schneidwelle stufenlos regelbar;
30-300 min¹ mit Drehrichtungsumkehr
Farbton:
grau
Abmessung der Maschine:
Länge: ca. 3700 mm
Breite: ca. 1600 mm
Höhe: ca. 1300 mm

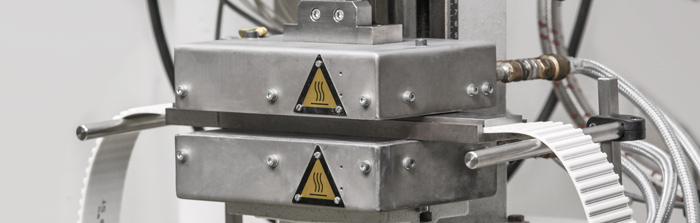

Schweißstation
für Polyurethan Zahnriemenriemen
![optibelt-produkte-zubehoer-schweissgeraet-0.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-schweissgeraet-0.png)
- Stromversorgung: 3 ~ 400 V, 50 Hz, 16 A; 3 ~ 200 V, 50/60 Hz, 20 A
- Wasserkühlung erfordert Wassertank min. 300 l Volumen
- Tauchpumpe inklusive
- Equipment-Gewicht: ca. 120 kg
- Dimension der Schweißstation: ca. 900 mm, 1670 mm, 700 mm (B, H, T)
- Erforderlicher Ort der Arbeit (einschließlich Wassertank, Clicker drücken, Messtisch): Ca. 3 mx 5 m
- Wassertank: Die gelieferte Wasserpumpe muss in einem Tank platziert werden mit min. 300 Liter oder mehr
![optibelt-produkte-zubehoer-schweissgeraet-2.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-schweissgeraet-2.png)
Seitenansicht

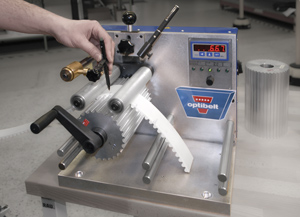

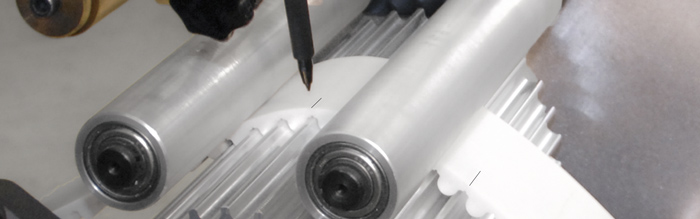

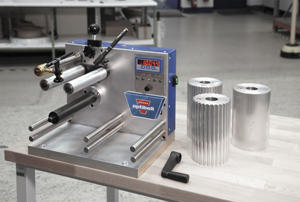

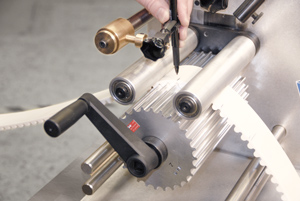

Meßgerät
![optibelt-produkte-zubehoer-messgeraet-0.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-messgeraet-0.png)
- Stromversorgung: 230V, 50 - 60 Hz
- Dimension der Ausrüstung: (B, H, T in m): 0,41 x 0,4 x 0,42
- Gewicht ca. 25 kg
- Messmöglichkeiten: Feld 3, 5, 8, 10, 14, 20, XL, L, H
- Messscheiben:
3 Spielfelder nach Wahl sind enthalten, Aluminium, Breite 200 mm - weitere Rollen auf Anfrage
- Vorwahlschalter für Tonhöhen
- Längenmaße in mm angegeben
- Endgültige Längenmarkierung: Infrarot oder gedruckte Anzeige möglich
- Demonstrationsvideo auf Anfrage
![optibelt-produkte-zubehoer-messgeraet-1.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-messgeraet-1.png)
![optibelt-produkte-zubehoer-messgeraet-2.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-messgeraet-2.png)
![optibelt-produkte-zubehoer-messgeraet-3.png](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-messgeraet-3.png)
Verbindungswerkzeuge

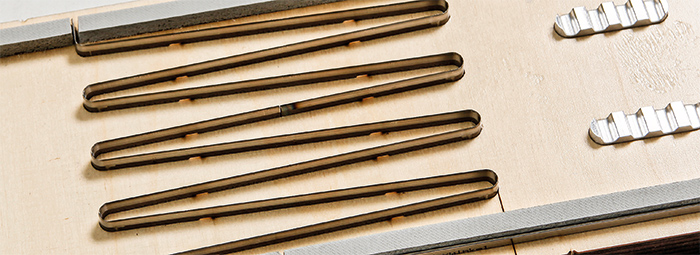

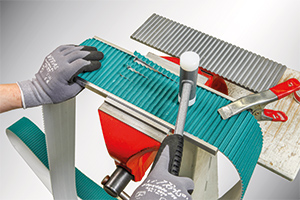

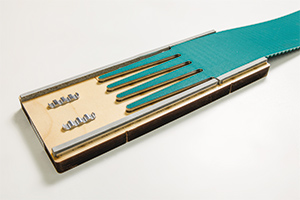

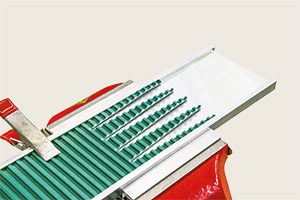

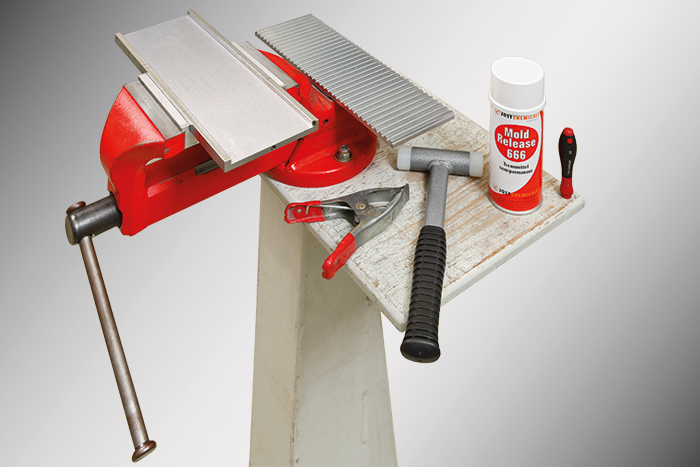

Stanz- und Schweißwerkzeuge
![optibelt-produkte-zubehoer-stanzwerkzeug-1.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-1.jpg)
- Stanzwerkzeuge für jedes Profil und Standardbreiten
- Schweißwerkzeuge für jedes Profil und Standardbreiten, bestehend aus einem profilierten Schweißwerkzeugoberteil und einem Schweißwerkzeugunterteil (U-Schiene)
- Zur einfachen Bandpositionierung im Stanzwerkzeug verschiedene Positioniereinsätze pro Stellplatz sind verfügbar

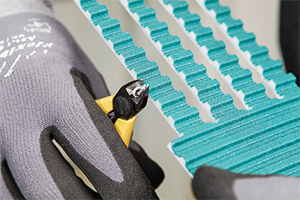

- Seitenschneider
- Große Auswahl an Ersatzteilen wie Heizpatrone, Thermostate und Magnetventile sind ab Lager verfügbar
![optibelt-produkte-zubehoer-stanzwerkzeug-2.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-2.jpg)
![optibelt-produkte-zubehoer-stanzwerkzeug-3.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-3.jpg)
![optibelt-produkte-zubehoer-stanzwerkzeug-6.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-6.jpg)
![optibelt-produkte-zubehoer-stanzwerkzeug-4.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-4.jpg)
![optibelt-produkte-zubehoer-stanzwerkzeug-5.jpg](fileadmin/img/material-handling/produkte/optibelt-produkte-zubehoer-stanzwerkzeug-5.jpg)
